注塑機激光打碼設備

適用于大型注塑機注塑產品可追溯二維碼或標識激光打碼，可連接MES系統

所屬分類：激光自動化設備發布日期：2021-04-01 10:48:04

在線咨詢

400-0752-499

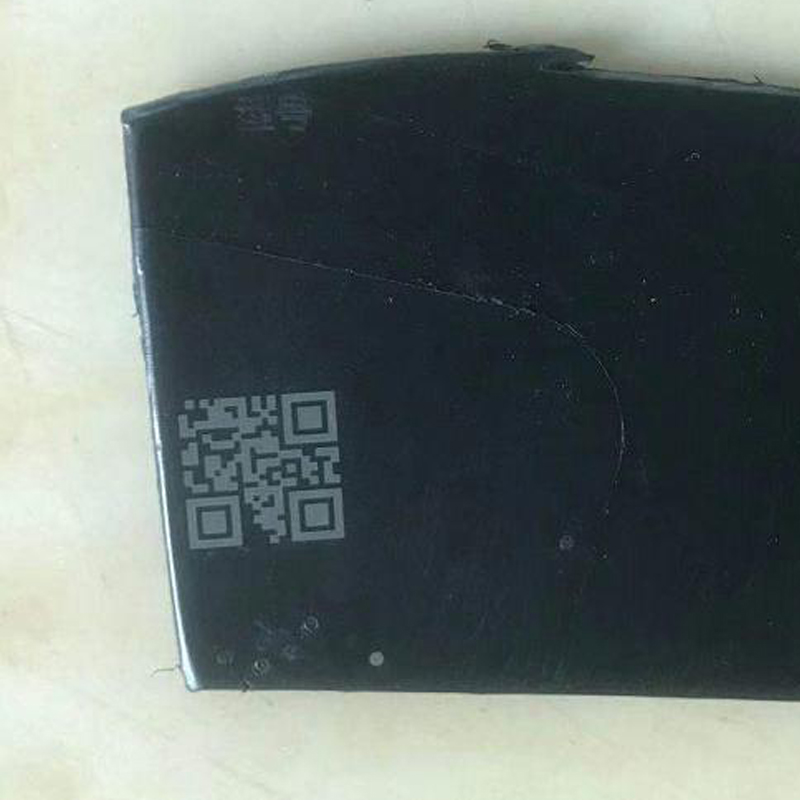

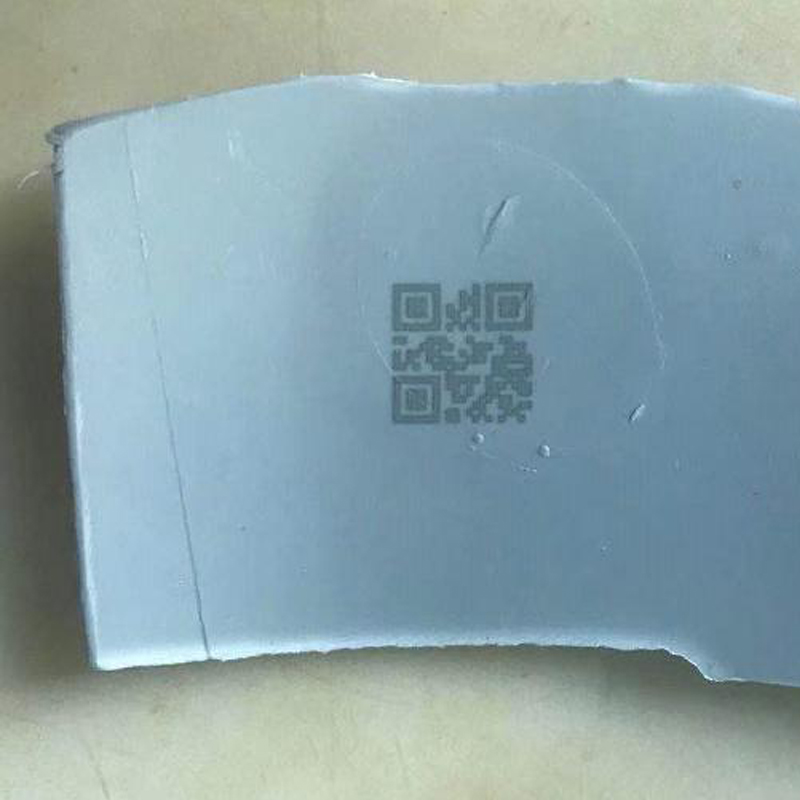

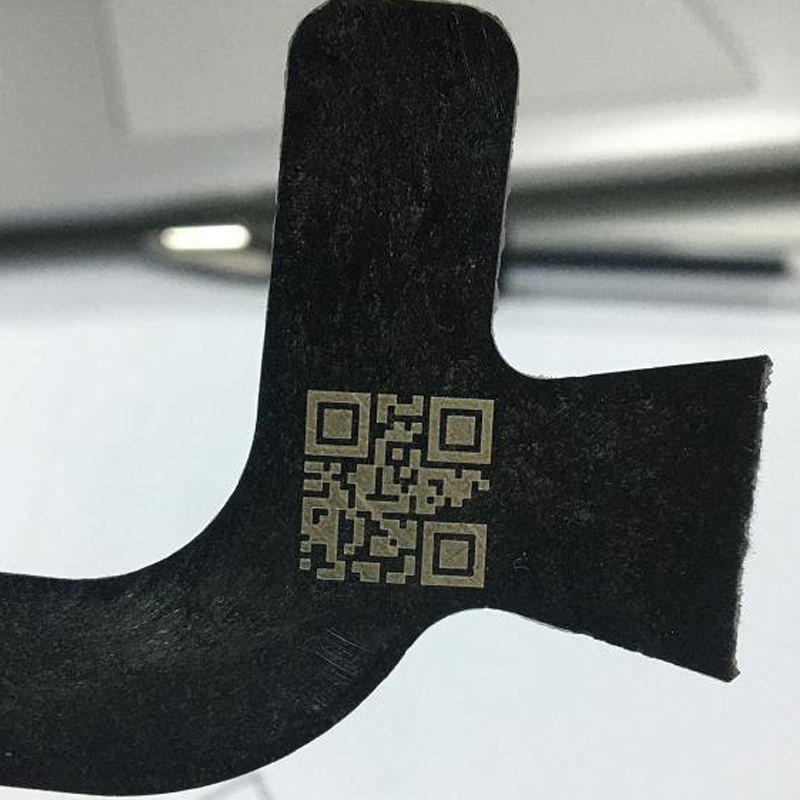

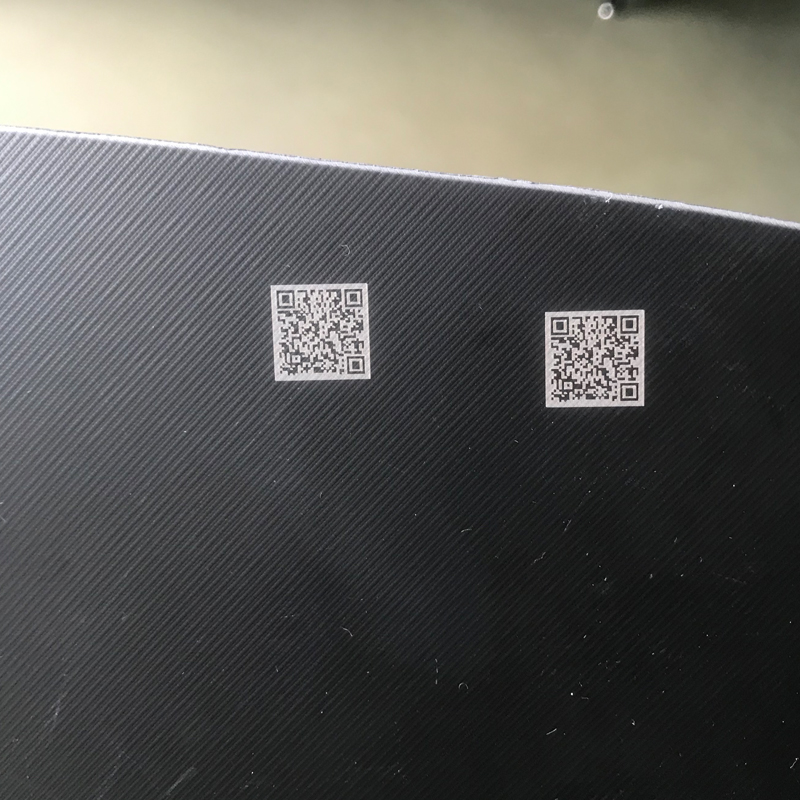

產品詳情樣品展示

1. 外形尺寸：
1.1 設備總外形尺寸：長1000mm*寬800mm*高4200mm（以實際安裝尺寸為準）
1.2 激光控制箱及電腦高度：約1000mm
1.3 5U機箱尺寸： 530x280x460mm
1.5 光路部分：長1000mm*寬400mm*高800mm

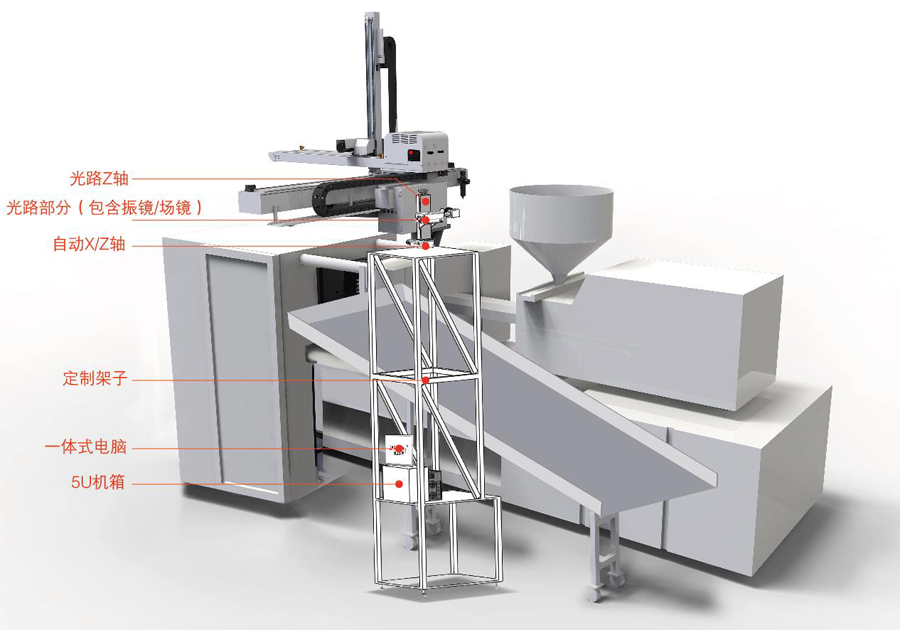

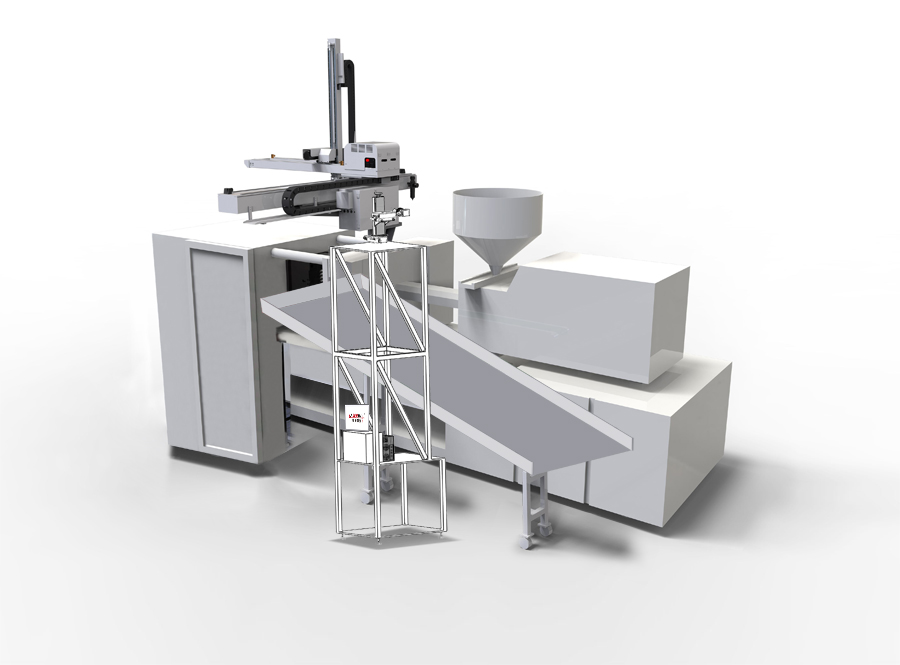

2. 設備詳解圖
2.1 設備光路部分可上下移動，最大移動范圍0-500mm（軟件上電動調節）。
2.2 設備光路部分可前后移動，最大移動范圍0-200mm（軟件上電動調節）。
2.3 設備采用5U機箱，箱體小，易于安裝。
2.4 設備采用臺式一體電腦。
2.5 場鏡選用打標范圍150x150mm的鏡頭。
2.6 定制架子采用螺絲快速安裝+焊接，保證架子的穩定性。
3. MES工藝流程
3.1 MES生成工單，發送工單號給鐳雕機；
3.2 鐳雕軟件接收工單號，自動獲取工單內容；
3.3 每一個產品鐳雕完成，鐳雕機自動上傳工單內容給MES；
3.4 鐳雕軟件設置一二級權限，具有權限的人登錄進入后，可以修改工單內容；
3.5 工單內容可增加或刪減，修改完成后，更新工單內容，鐳雕機從更新后的內容開始繼續鐳雕；
4. 設備總工藝流程
4.1 啟動注塑設備及機械手；
4.2 啟動鐳雕機，導入MES中的工單號，設置為待啟動狀態；
4.3 調整鐳雕位置及焦距；
4.4 調整注塑機及機械手，第1，2pcs產品為不良品，打開鐳雕機的鐳雕內容模板，點擊啟動測試鐳雕效果；
4.5 鐳雕效果OK，第3pcs產品啟動前，將MES工單修改為啟動狀態；
4.6 機械手夾取注塑良品至鐳雕位置，鐳雕機開始工作；
4.7 鐳雕完成，鐳雕號碼自動回傳至MES系統；
4.8 重復5.6動作，直至工單完成。
5. 設備能力
5.1人員配置：啟動前一人操作，啟動后無需人工
5.2 鐳雕內容：logo，文字，矢量圖形，自動流水碼，序列號，條形碼，二維碼等;
5.3 設備功率：激光功率3W，整機功率≤1.2KW ;
5.4 系統存儲：可保存參數資料，參數可按需求調整;
5.5 鐳雕材質：各種塑膠制品，塑膠制品噴涂后，玻璃，硅晶圓片，金屬及其鍍層等精細加工;
6. 功能描述
6.1 新產品第一次調機時，需要在人工調整設備的焦距以及位置，并保存好文檔及數據。
6.2 設備可以聯網，可以通過MES系統下發的工單指令，接收MES系統生成二維碼內容并鐳雕。
6.3 軟件功能：可顯示工單總數量，已加工數量，或進度顯示。
